Les microphones MEMS

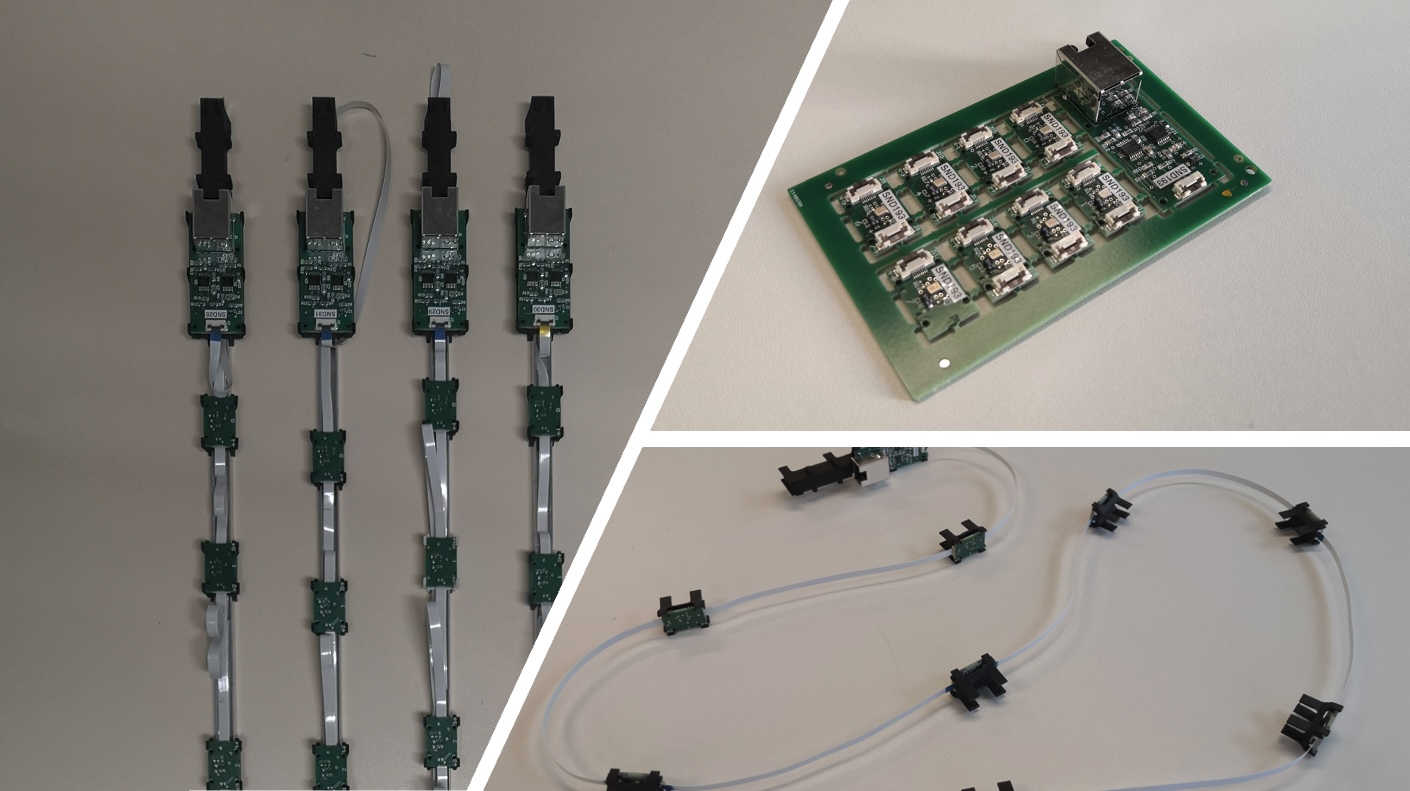

Une organisation en faisceaux
Tous nos systèmes obéissent à la même architecture: une organisation en faisceaux de 8 microphones MEMS.
Les faisceaux sont connectés à un unique concentrateur via des câbles RJ45 de longueur variable entre 30cm et 10m. Cette organisation permet d’envisager des structures d’antennes pouvant aller jusqu’à 20 mètres d’envergure, plus de 300 m2 de surface et 8000 m3 en volume.
la Technologie des concentrateurs
Au cœur des systèmes Mµ
L’architecture Mµ comporte plusieurs gammes de concentrateurs, du Mµ32 au Mµ1024, dispositifs d’acquisition synchrone recevant l’ensemble des faisceaux.
Les concentrateurs sont conçus autour de circuits FPGA programmés pour réaliser les opérations de multiplexage synchrone des signaux, tenant compte de la longueur des faisceaux.
De 1 à 1024 voies synchrones
La gamme des concentrateurs Mµ32, Mµ256 et Mµ1024

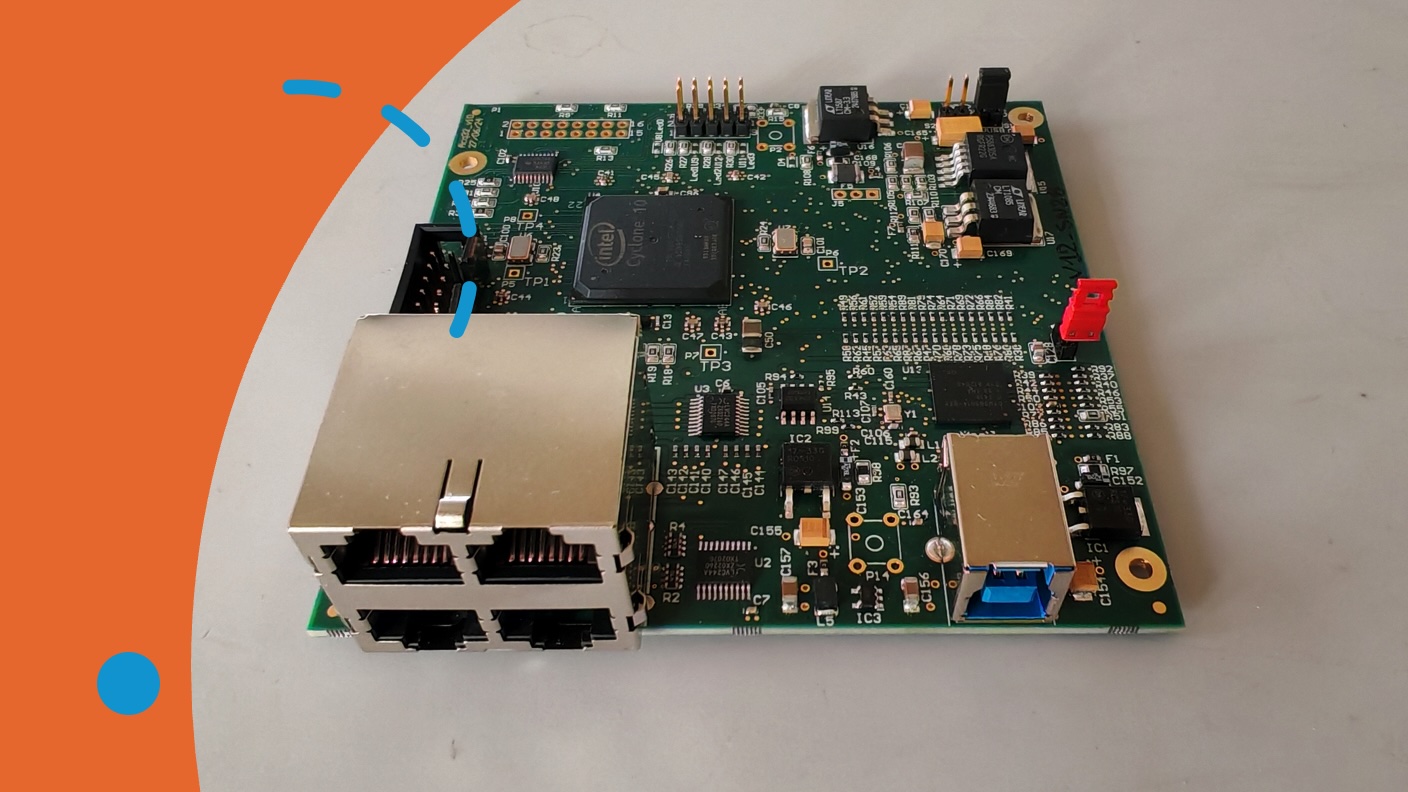

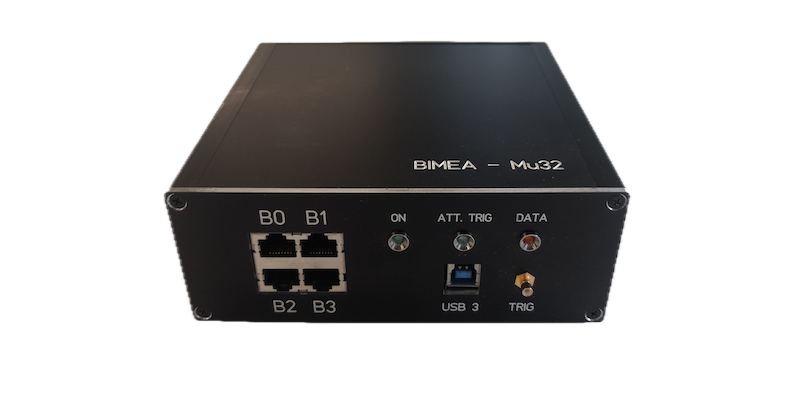

1 à 4 faisceaux connectables pour 1 à 32 microphones

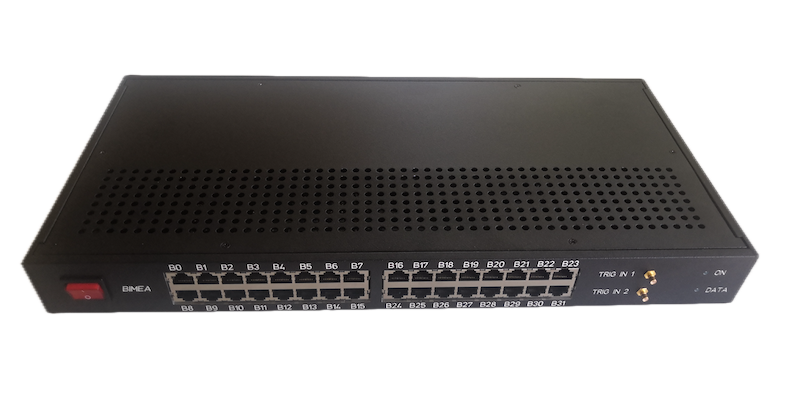

de 1 à 32 faisceaux pour 1 à 256 microphones

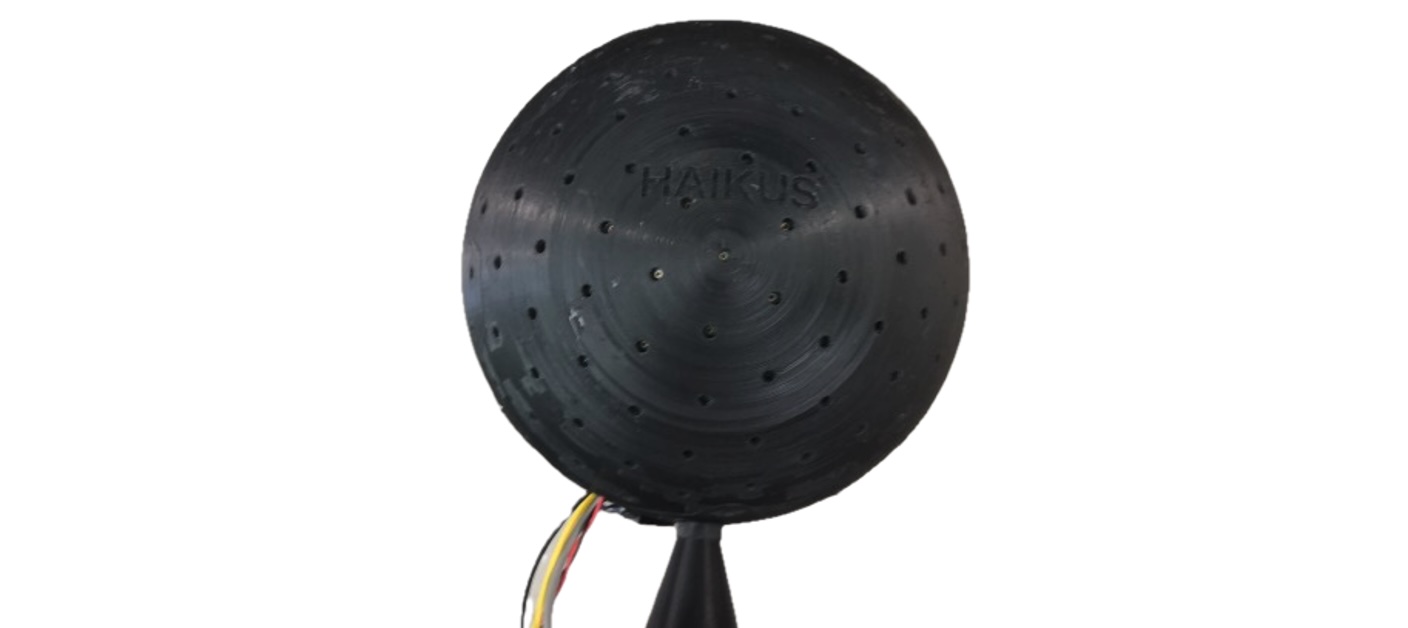

256 microphones uniformément répartis sur un concentrateur sphérique

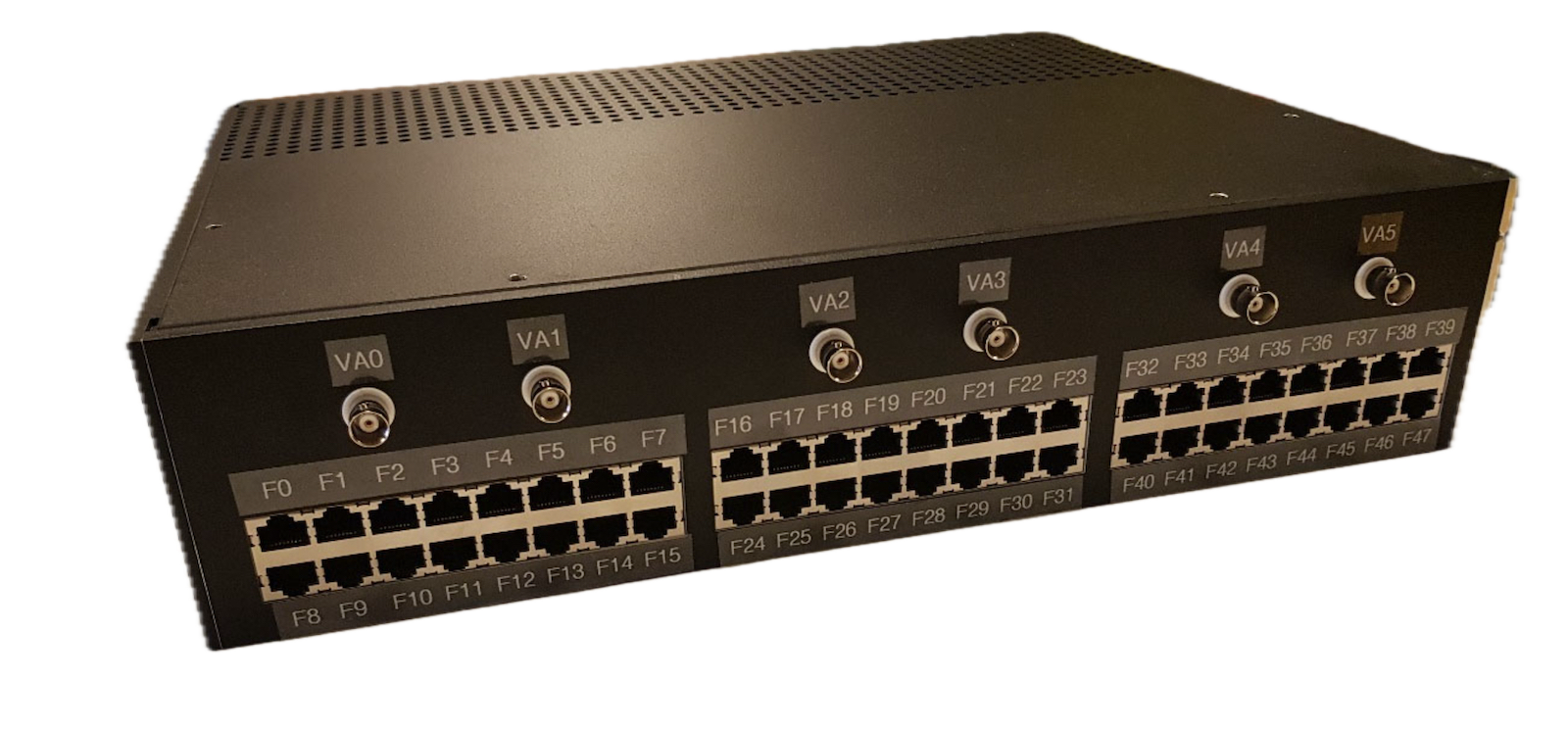

1 à 128 faisceaux connectables pour 1 à 1024 microphones
